TCP와 3-Way, 4-Way Handshake란? (개념/ 동작 방식)

서론

이번 글에서는 TCP의 신뢰성있는 통신 연결과 종료를 위해  3Way, 4Way Handshake의 개념과 통신 동작 방식에 대해 알아보려한다.



이 내용을 이해하기 위해선 TCP의 개념도 알아야해서 간단히 TCP의 중요 개념만 알아보고 자세한 내용은 추 후 알아보기로하자.



---

TCP란? (Transmission Control Protocol)

---

인터넷상에서 데이터를 메세지의 형태로 보내기 위해 IP와 함께 사용하는 프로토콜을 말한다.



TCP는 애플리케이션에게 신뢰적이고 연결지향성 서비스를 제공한다.



따라서,

서버와 클라이언트간에 데이터를 신뢰성 있게 전달하기 위해 만들어진 프로토콜이다. 그리고 TCP는 장치들 사이에 논리적인 접속을 성립(establish)하기 위해서 3-way handshake를 사용한다.



---



3-Way Handshake란?

---

TCP/IP 프로토콜을 이용해서 통신을 하는 응용프로그램이 데이터를 전송하기 전에 먼저 정확한 전송을 보장하기 위해 상대방 컴퓨터와 사전에 세션을 수립하는 과정을 말한다.





3-way handshake의 역할

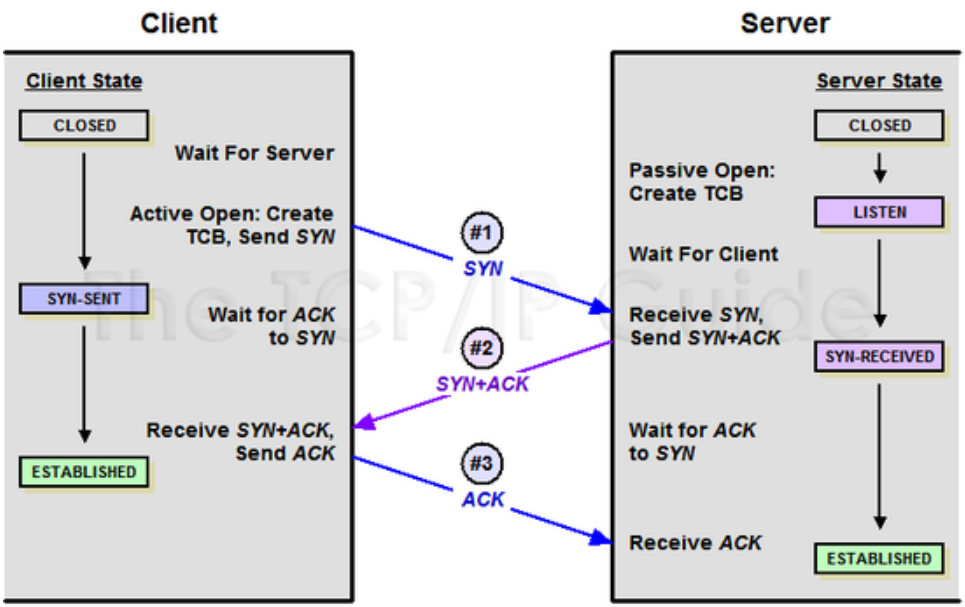

위의 이미지에서 화살표 방향을 보면 알 수 있겠지만,

이 3way handshake는 양쪽 모두 데이터를 전송할 준비가 되어있다는 것을 보장하고, 실제로 데이터 전달이 시작하기 전에 다른 한쪽이 준비되었다는 것을 알 수 있도록 해준다.



다음 이미지에 작성되어있는 상태와 SYN과 ACK의 플래그 내용은 다음과 같다.



[State 정보]

• CLOSED: 포트가 닫힌 상태
• LISTEN: 포트가 열린 상태로 연결 요청 대기 중
• SYN_RECV: SYNC 요청을 받고 상대방의 응답을 기다리는 중
• ESTABLISHED: 포트 연결 상태
• TIME-WAIT: Server로부터 FIN을 수신하더라도 일정시간(default: 240초)동안 세션을 남겨놓고 잉여 패킷을 기다리는 과정을말한다.



[Flag 정보]

• TCP Header에는 CONTROL BIT(플래그 비트, 6bit)가 존재하며, 각각의 bit는 "URG-ACK-PSH-RST-SYN-FIN"의 의미를 가진다.
  • 즉, 해당 위치의 bit가 1이면 해당 패킷이 어떠한 내용을 담고 있는 패킷인지를 나타낸다.

• SYN(Synchronize Sequence Number)
  • 연결 설정. Sequence Number를 랜덤으로 설정하여 세션을 연결하는 데 사용하며, 초기에 Sequence Number를 전송한다.
  • 따라서, Connection을 생성할때 사용하는 flag이다.
• ACK(Acknowledgement)
  • 응답 확인. 패킷을 받았다는 것을 의미하는 flag이다.
  • Acknowledgement Number 필드가 유효한지를 나타낸다.
  • 양단 프로세스가 쉬지 않고 데이터를 전송한다고 가정하면 최초 연결 설정 과정에서 전송되는 첫 번째 세그먼트를 제외한 모든 세그먼트의 ACK 비트는 1로 지정된다고 생각할 수 있다.
• FIN(Finish)
  • 연결 해제. 세션 연결을 종료시킬 때 사용되며, 더 이상 전송할 데이터가 없음을 의미한다.
  • 4way handshake에서 사용한다.



3Way handshake의 동작방식을 말로 풀어내면 다음과 같이 풀어낼 수 있다.



Step1 [Client -> SYN -> Server]

Client가 Server에게 접속을 요청하는 SYN플래그를 보낸다.



Step2. [Server -> SYN + ACK -> Client ]

Server는 Listen상태에서 SYN이 들어온 것을 확인하고 SYN_RECV상태로 바뀌어 SYN + ACK플래그를 Client에게 전송한다. 그 후 Server는 다시 ACK 플래그를 받기 위해 대기상태로 변경된다.



Step3. [Client -> ACK -> Server]

SYN + ACK 상태를 확인한 Client는 서버에게 ACK를 보내고 연결 성립(Established)이 된다.



위와 같이 신뢰성을 위해 3번의 핸드쉐이킹을 거쳐 연결을 맺는것을 3-Way Handshake라고 한다.



---



4-Way Handshake란?

---

3way handshake가 연결확립을 위해 진행했다면 4way handshake는 세션을 종료하기 위해 수행되는 절차를 말한다.

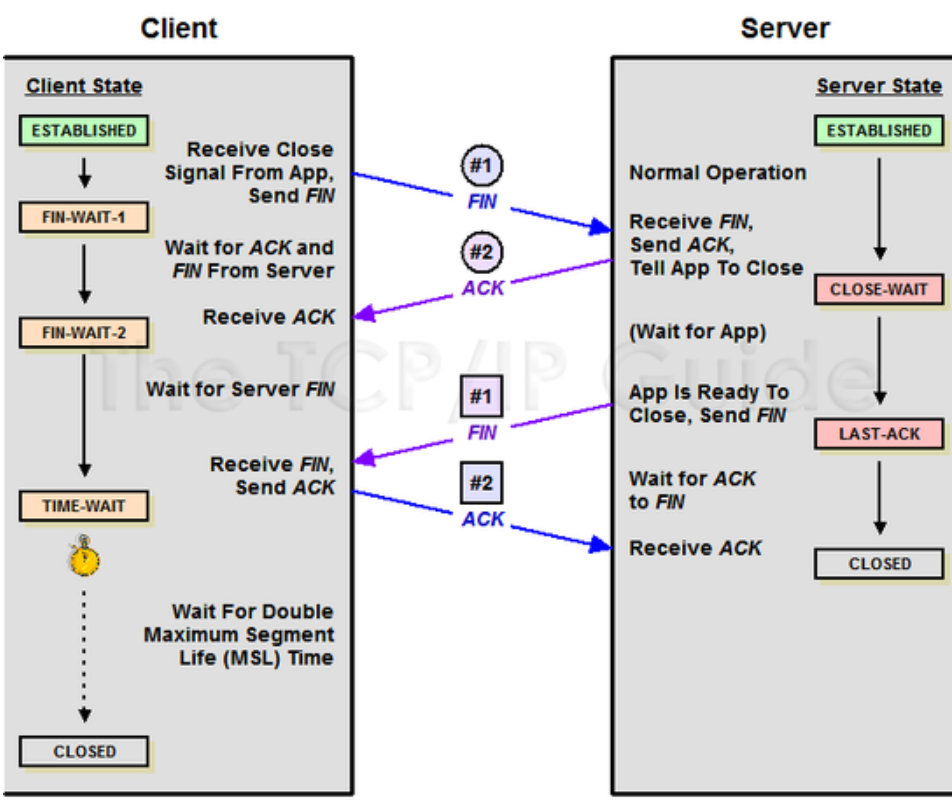

다음과 4way handshake 프로세스 과정의 이미지에 대한 내용을 알아보자.



Step1 [Client -> FIN -> Server]

Client가 연결을 종료하겠다는 FIN플래그를 전송한다. 보낸 후에 FIN-WAIT-1 상태로 변한다.



Step2 [Server-> ACK -> Client]

FIN 플래그를 받은 Server는 확인메세지인 ACK를 Client에게 보내준다. 그 후 CLOSE-WAIT상태로 변한다. Client도 마찬가지로 Server에서 종료될 준비가 됐다는 FIN을 받기위해  FIN-WAIT-2 상태가 된다.



Step3 [Server -> FIN -> Client]

Close준비가 다 된 후 Server는 Client에게 FIN 플래그를 전송한다.



Step4 [Client -> ACK-> Server]

Client는 해지 준비가 되었다는 정상응답인 ACK를 Server에게 보내준다. 이 때, Client는 TIME-WAIT 상태로 변경된다.



여기서 TIME-WAIT 상태는 의도치않은 에러로 인해 연결이 데드락으로 빠지는 것을 방지하기 위해 변경 되는 것인데, 만약 에러로 인해 종료가 지연되다가 타임이 초과되면 CLOSED 상태로 변경된다.



---



Question 정리

---

이렇게 3way와 4way handshake에 대해 알아보았고 해당 관련 내용에 대해 자주 나오는 기술 면접 질문을 추가로 정리해보려한다.



[Q1] TCP의 연결 설정 과정(3단계)과 연결 종료 과정(4단계)이 단계가 차이나는 이유?

Client가 데이터 전송을 마쳤다고 하더라도 Server는 아직 보낼 데이터가 남아 있을 수 있기 때문에 일단 FIN에 대한 ACK만 보내고, 데이터를 모두 전송한 후에 자신도 FIN 메세지를 보내기 때문이라고 볼 수 있다.





[Q2] 만약 Server에서 FIN 플래그를 전송하기 전에 전송한 패킷이 Routing 지연이나 패킷 유실로 인한 재전송 등으로 인해 FIN 패킷보다 늦게 도착하는 상황이 발생하면 어떻게 될까?

위에서 4way handshake과정 마지막 부분에서 말한 TIME-WAIT을 말한 부분이 답이라고 보면되는데, TCP는 이러한 현상에 대비하여 Client는 Server로부터 FIN 플래그를 수신하더라도 일정시간동안 세션을 남겨놓고 잉여 패킷을 기다리는 과정을 거친다.





[Q3] 초기 Sequence Number인 ISN을 0부터 시작하지 않고 난수를 생성해서 설정하는 이유?

Connection을 맺을 때 사용하는 포트(Port)는 유한 범위 내에서 사용하고 시간이 지남에 따라 재사용된다. 따라서 두 통신 호스트가 과거에 사용된 포트 번호 쌍을 사용하는 가능성이 존재한다. 서버 측에서는 패킷의 SYN을 보고 패킷을 구분하게 되는데 난수가 아닌 순처적인 Number가 전송된다면 이전의 Connection으로부터 오는 패킷으로 인식할 수 있다. 이런 문제가 발생할 가능성을 줄이기 위해서 난수로 ISN을 설정한다.
